本篇讨论了贝塞尔曲线的概念及其在动画中的应用，并通过JavaScript示例演示了如何计算和绘制贝塞尔曲线,最后讨论如何由贝塞尔曲线驱动缓动动画并影响动画设计。

贝塞尔曲线

贝塞尔曲线（Bézier curve）是一种用于绘制平滑曲线的数学工具，由法国工程师皮埃尔·贝塞尔（Pierre Bézier）在20世纪60年代开发，最初用于汽车设计。贝塞尔曲线通过一组控制点来定义，可以通过少量的参数精确地表示复杂的形状。

B(t)=(1−t)nP0+n(1−t)n−1tP1+⋯+tnPnB(t) = (1-t)^n P_0 + n(1-t)^{n-1}t P_1 + \dots + t^n P_n

贝塞尔曲线与动画的关系

贝塞尔曲线在动画制作中有广泛的应用，尤其是在控制动画的运动路径和时间曲线（例如速度曲线）方面。以下是一些常见的应用场景：

  • 运动路径：贝塞尔曲线可以用来定义物体在动画中的运动轨迹。例如，在二维或三维动画中，角色或物体可以沿着贝塞尔曲线移动，生成平滑、自然的运动。
  • 缓动曲线（Easing Curves）：贝塞尔曲线常用于定义动画的缓动效果，决定动画的速度如何随时间变化。常见的缓动效果如“慢入慢出”（Ease In and Ease Out）可以用贝塞尔曲线来实现，这让动画显得更自然和生动。
  • 关键帧插值：在关键帧动画中，贝塞尔曲线用于在关键帧之间进行插值，从而生成平滑的过渡动画。通过调整控制点的位置，动画师可以精确控制物体在每个时间点的位置和运动速度。

贝塞尔曲线之所以在动画中如此重要，是因为它提供了一个灵活且直观的方式来控制复杂的动画效果，同时保持高效的计算性能。

运动路径

运动路径是物体在动画中随时间移动的轨迹。通常，这条轨迹可以是直线、圆弧，或更加复杂的曲线。而贝塞尔曲线非常适合描述这些复杂的轨迹，因为它们可以用控制点来灵活地定义曲线的形状。

贝塞尔曲线可以用来生成运动路径的曲线。你可以定义多个控制点，通过这些控制点来控制曲线的形状。物体将沿着这条曲线运动，这样的运动轨迹不仅平滑，还能创造出非常自然的动画效果。

运动路径的步骤

  1. 定义贝塞尔曲线的控制点

控制点是用来确定贝塞尔曲线形状的关键点。对于一个简单的二次或三次贝塞尔曲线，你至少需要三个或四个控制点。 2. 计算路径上的位置

对于给定的时间 t（通常从 0 到 1），你可以计算贝塞尔曲线上的具体位置 (x, y) 或 (x, y, z)。这个位置就是物体在 t 时间点上的位置。 3. 沿着路径移动物体

在动画过程中，随着时间的推移逐步增加 t 的值，将计算得到的每一个位置应用到物体上，这样物体就会沿着贝塞尔曲线定义的路径运动。

// 定义控制点
const p0 = { x: 50, y: 300 };
const p1 = { x: 150, y: 100 };
const p2 = { x: 250, y: 100 };
const p3 = { x: 350, y: 300 };


/**
 * 计算三次贝塞尔曲线插值
 * @param {number} t 基于t计算贝塞尔曲线上的点
 * @param {Object} p0
 * @param {Object} p1
 * @param {Object} p2
 * @param {Object} p3
 * @returns {Object}
 */
function getCubicBezierPoint(t, p0, p1, p2, p3) {
    const x = Math.pow(1 - t, 3) * p0.x +
              3 * Math.pow(1 - t, 2) * t * p1.x +
              3 * (1 - t) * Math.pow(t, 2) * p2.x +
              Math.pow(t, 3) * p3.x;

    const y = Math.pow(1 - t, 3) * p0.y +
              3 * Math.pow(1 - t, 2) * t * p1.y +
              3 * (1 - t) * Math.pow(t, 2) * p2.y +
              Math.pow(t, 3) * p3.y;

    return { x: x, y: y };
}


const result = getCubicBezierPoint(t, p0, p1, p2, p3);
console.log(result);

在三维空间中，贝塞尔曲线可以用于创建更加复杂的轨迹。通过在 x, y, z 维度上使用贝塞尔曲线函数，可以让物体沿着一条三维曲线进行运动。

// 3D 贝塞尔曲线
function cubicBezier3D(t, p0, p1, p2, p3) {
    const x = (1 - t) ** 3 * p0.x + 3 * (1 - t) ** 2 * t * p1.x + 3 * (1 - t) * t ** 2 * p2.x + t ** 3 * p3.x;
    const y = (1 - t) ** 3 * p0.y + 3 * (1 - t) ** 2 * t * p1.y + 3 * (1 - t) * t ** 2 * p2.y + t ** 3 * p3.y;
    const z = (1 - t) ** 3 * p0.z + 3 * (1 - t) ** 2 * t * p1.z + 3 * (1 - t) * t ** 2 * p2.z + t ** 3 * p3.z;
    return { x, y, z };
}

// 示例代码与二维类似，区别是考虑了 `z` 维度，需要使用了 3D 绘图工具来显示结果。

缓动曲线

缓动曲线（Easing Curve）是用来控制动画在时间轴上的速度变化的一种曲线。它决定了动画从一个状态过渡到另一个状态的速度方式，例如慢慢加速、逐渐减速等。缓动曲线通常通过一个函数来实现，该函数接受一个时间参数（通常归一化到0到1的范围），返回一个表示进度的值。

而常见的缓动函数有：

线性（Linear）：

直线，表示匀速运动。

  • 动画匀速进行。
  • 函数：f(t) = t
// 线性缓动
function linear(t) {
    return t;
}

缓入（Ease In）：

曲线从平缓到陡峭，表示加速运动。

  • 动画开始时较慢，然后加速。
  • 常见函数：f(t) = t^n（通常 n = 2 或 3）
// 缓入（Ease In）
function easeInQuad(t) {
    return t * t;
}

缓出（Ease Out）：

曲线从陡峭到平缓，表示减速运动。

  • 动画开始时较快，然后减速。
  • 常见函数：f(t) = 1 - (1 - t)^n（通常 n = 2 或 3）
// 缓出（Ease Out）
function easeOutQuad(t) {
    return t * (2 - t);
}

缓入缓出（Ease In Out）：

曲线从平缓到陡峭再到平缓，表示先加速后减速的运动。

  • 动画开始时较慢，中间加速，然后在结束时减速。
  • 常见函数：f(t) = 0.5 * (1 - cos(π * t))
// 缓入缓出（Ease In Out）
function easeInOutQuad(t) {
    return t < 0.5 ? 2 * t * t : -1 + (4 - 2 * t) * t;
}

通过这些缓动函数，可以让动画看起来更加自然和流畅，不再是简单的匀速运动。

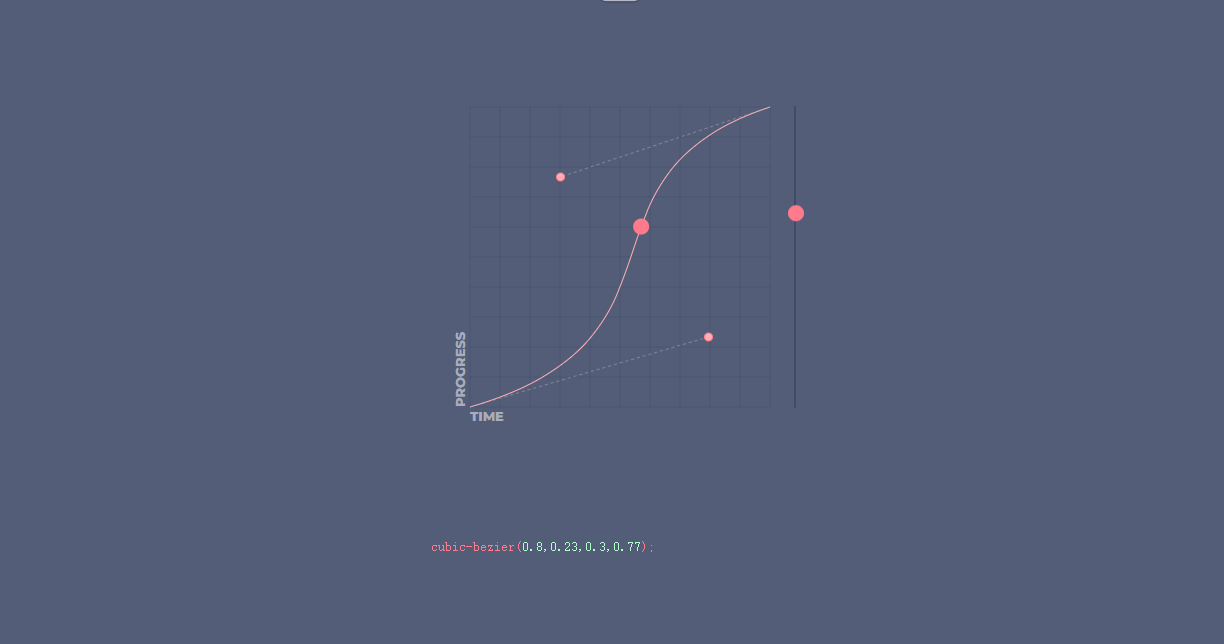

贝塞尔缓动曲线

贝塞尔缓动曲线允许你通过控制点的配置，创造出各种非线性运动效果，比如缓入、缓出、以及缓入缓出等。

贝塞尔曲线可以用作缓动曲线的一种方式，因为它可以通过控制点精确地控制动画的加速度和减速度。我们常用的贝塞尔缓动曲线是三次贝塞尔曲线，它有两个控制点，起始点 (0, 0) 和终点 (1, 1) 是固定的。

三次贝塞尔曲线公式

三次贝塞尔曲线的公式如下：

其中，P0 是起点 (0, 0)，P3 是终点 (1, 1)，P1 和 P2 是两个控制点。

使用贝塞尔曲线实现缓动 假设我们有两个控制点 (cx1, cy1) 和 (cx2, cy2)，我们可以用这四个点来定义一个三次贝塞尔曲线，作为缓动函数。

参数解释

cx1, cy1, cx2, cy2：是两个控制点的位置，cx1 和 cy1 控制曲线在 t 近 0 的部分的形状，cx2 和 cy2 控制曲线在 t 近 1 的部分的形状。 t：表示当前时间，范围在 0 到 1 之间。

代码实现

贝塞尔曲线通常定义在二维空间中，包括 x 和 y 两个维度。在动画缓动的上下文中：

  • x 轴 通常表示时间进度（从 0 到 1）。
  • y 轴 表示动画属性的变化（例如位置、透明度等）。

因此我们很容易忽略x轴,直接取y作为缓动的结果使用,并写出这样的实现:


// 三次贝塞尔曲线的缓动函数
function cubicBezierEase(t, cx1, cy1, cx2, cy2) {
    // const x = cubicBezier(t, 0, cx1, cx2, 1);
    const y = cubicBezier(t, 0, cy1, cy2, 1);
    // 由于 x 是时间，返回 y 作为缓动曲线的结果
    return y;
}

// 计算贝塞尔曲线上的一点
function cubicBezier(t, p0, p1, p2, p3) {
    const u = 1 - t;
    return Math.pow(u, 3) * p0 +
           3 * Math.pow(u, 2) * t * p1 +
           3 * u * Math.pow(t, 2) * p2 +
           Math.pow(t, 3) * p3;
}

// 示例使用，基于 CSS 的缓动曲线
const cx1 = 0.42, cy1 = 0, cx2 = 0.58, cy2 = 1;
const result = cubicBezierEase(0.5, cx1, cy1, cx2, cy2);
console.log(result);

然而，在前面的实现中，我们直接使用贝塞尔曲线的 y 轴值来表示缓动结果，而没有考虑 x 轴的实际非线性关系。这导致了输出动画并不正确,与 CSS 的 cubic-bezier() 不一致。

被忽略的X

在贝塞尔曲线中，时间 t 是一个参数化变量，定义了曲线上每个点的位置。标准的贝塞尔曲线公式中，x 和 y 都是 t 的函数，即：

x=Bx(t)x = B_x(t)

y=By(t)y = B_y(t)

其中 B_x(t) 和 B_y(t) 是分别描述 x 和 y 坐标的贝塞尔曲线函数。

当 x 代表时间进度时，我们通常知道时间 t，并且希望找出对应的 y 值来控制动画效果。然而，贝塞尔曲线的 x 和 y 坐标是互相独立的函数，并不是线性的。所以给定时间 t 对应的 x 值，我们需要计算出对应的 y 值，这就是“反解”过程。

因此在实现中，x 轴表示时间进度，需要对时间 t 进行反解，以确保动画进度按预期沿 x 轴移动。这通常是通过数值解法（如牛顿法）来求解的。

为了使结果与 CSS 中的 cubic-bezier() 一致，我们需要在计算缓动结果时，先找到时间 t 对应的 x 值，然后用这个 x 值求得正确的 y 值。


function cubicBezierEase(t, cx1, cy1, cx2, cy2) {
    // 通过数值求解方法来找到给定 t 对应的 x 值
    const x = solveCubic(t, cx1, cx2);
    const y = cubicBezier(x, 0, cy1, cy2, 1); // 使用 x 计算 y
    return y;
}

function solveCubic(t, cx1, cx2, epsilon = 1e-5) {
    let x = t, prevX;
    do {
        prevX = x;
        x = x - (cubicBezier(x, 0, cx1, cx2, 1) - t) / derivativeBezier(x, cx1, cx2);
    } while (Math.abs(x - prevX) > epsilon);
    return x;
}

function derivativeBezier(t, p1, p2) {
    const u = 1 - t;
    return 3 * u * u * (p1) + 6 * u * t * (p2 - p1) + 3 * t * t * (1 - p2);
}

function cubicBezier(t, p0, p1, p2, p3) {
    const u = 1 - t;
    return Math.pow(u, 3) * p0 +
           3 * Math.pow(u, 2) * t * p1 +
           3 * u * Math.pow(t, 2) * p2 +
           Math.pow(t, 3) * p3;
}

// 示例使用，基于 CSS 的缓动曲线
const cx1 = 0.42, cy1 = 0, cx2 = 0.58, cy2 = 1;
const result = cubicBezierEase(0.5, cx1, cy1, cx2, cy2);
console.log(result);

贝塞尔曲线参数示例

  • Ease In (缓入): cubicBezierEase(t, 0.42, 0, 1, 1)
  • Ease Out (缓出): cubicBezierEase(t, 0, 0, 0.58, 1)
  • Ease In Out (缓入缓出): cubicBezierEase(t, 0.42, 0, 0.58, 1)

说明

当 cy1 和 cy2 接近 0 或 1 时，会导致缓动曲线更接近于直线（即线性缓动）。 不同的控制点组合可以产生非常多样化的缓动效果。

通过这种方式，动画师可以精确控制动画的缓动效果，使其更符合现实中的运动效果。
